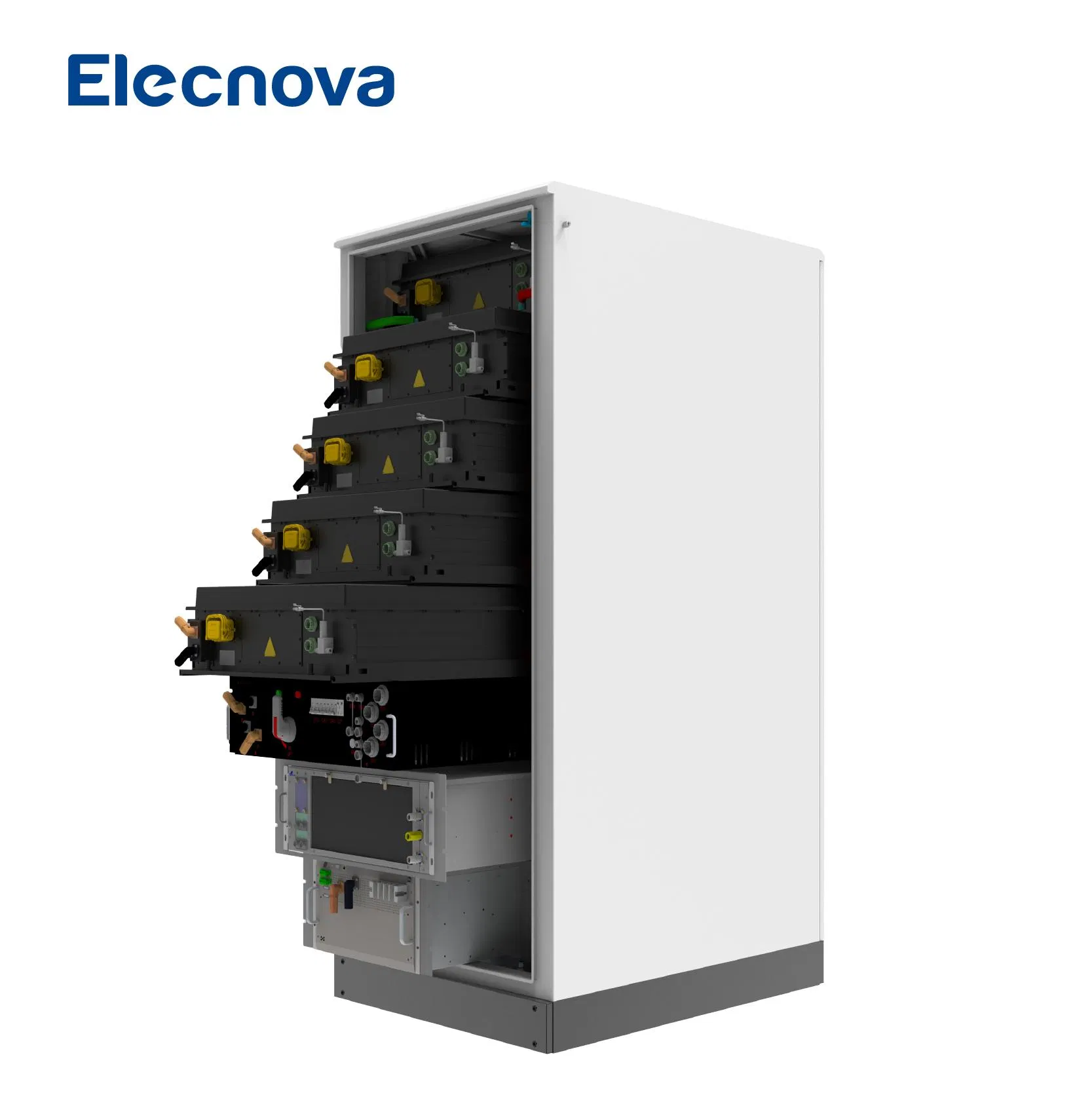

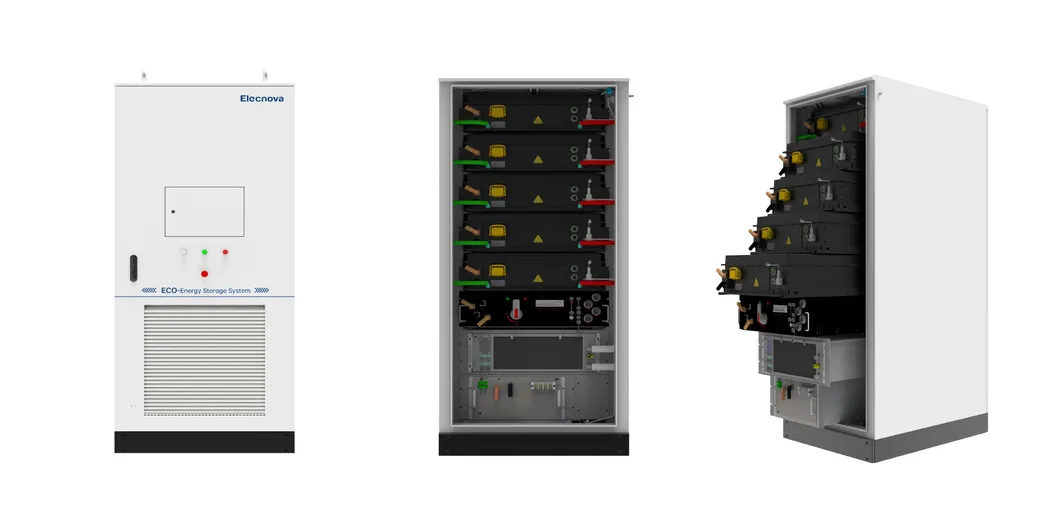

O sistema de armazenamento de energia industrial e comercial de 233KWH adota uma estratégia avançada de resfriamento de líquido e balanceamento de temperatura no nível do gabinete. A diferença de temperatura da célula é inferior a 3 °C, o que melhora ainda mais a consistência da temperatura da célula e prolonga a vida útil da bateria. O design modular torna a solução paralela mais flexível e possui uma densidade energética mais elevada, o que melhora significativamente a economia, a segurança e a conveniência de construção dos projetos ESS.

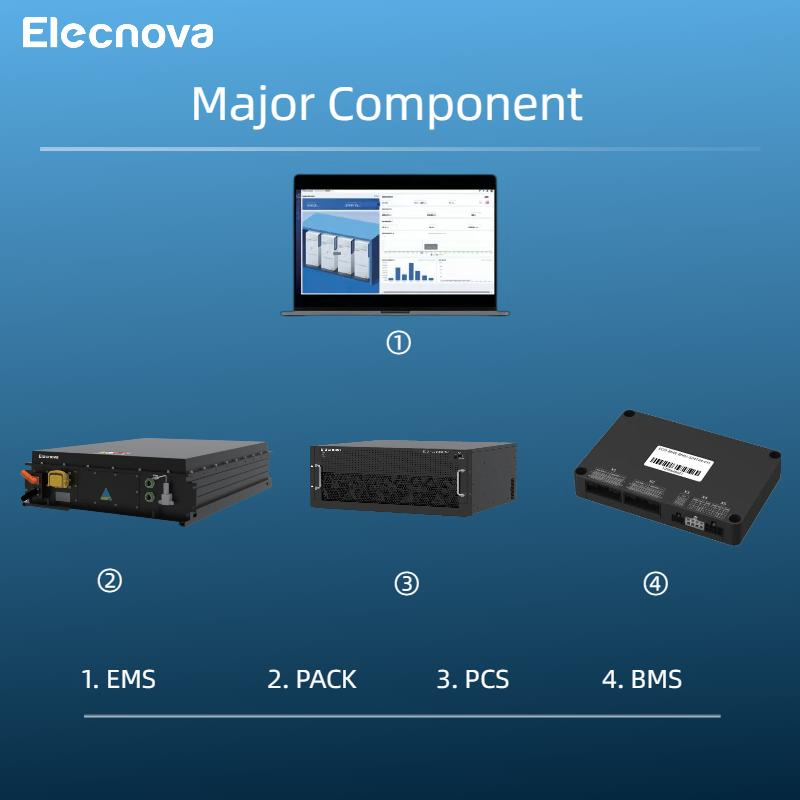

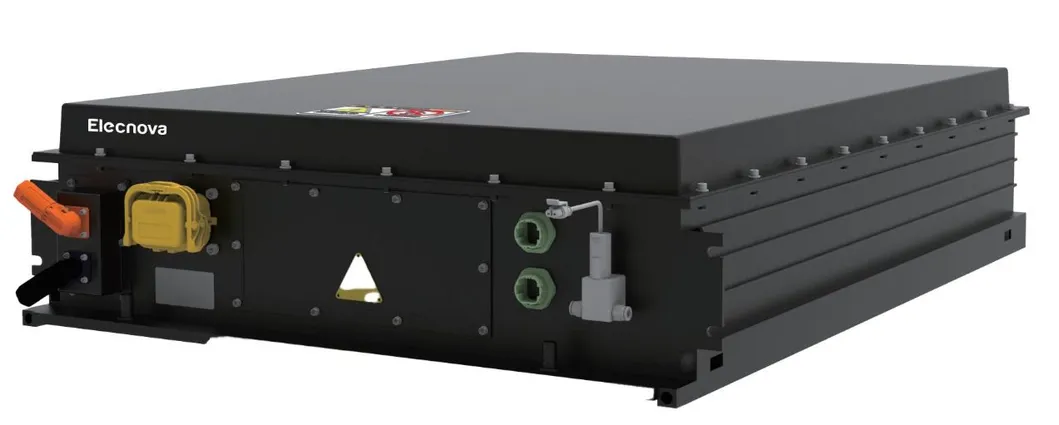

O PACK arrefecido a líquido é composto por células LFP, agrupadas em 1P52S. Com conectores de alta tensão (HV) incorporados e placa de arrefecimento por líquido, estes acessórios permitem ao módulo PACK ter funções de protecção como sobretensão, subtensão, sobrecorrente, isolamento, curto-circuito, e sobreaquecimento. Combinado com PCS, consegue carga e descarga de energia de forma estável.

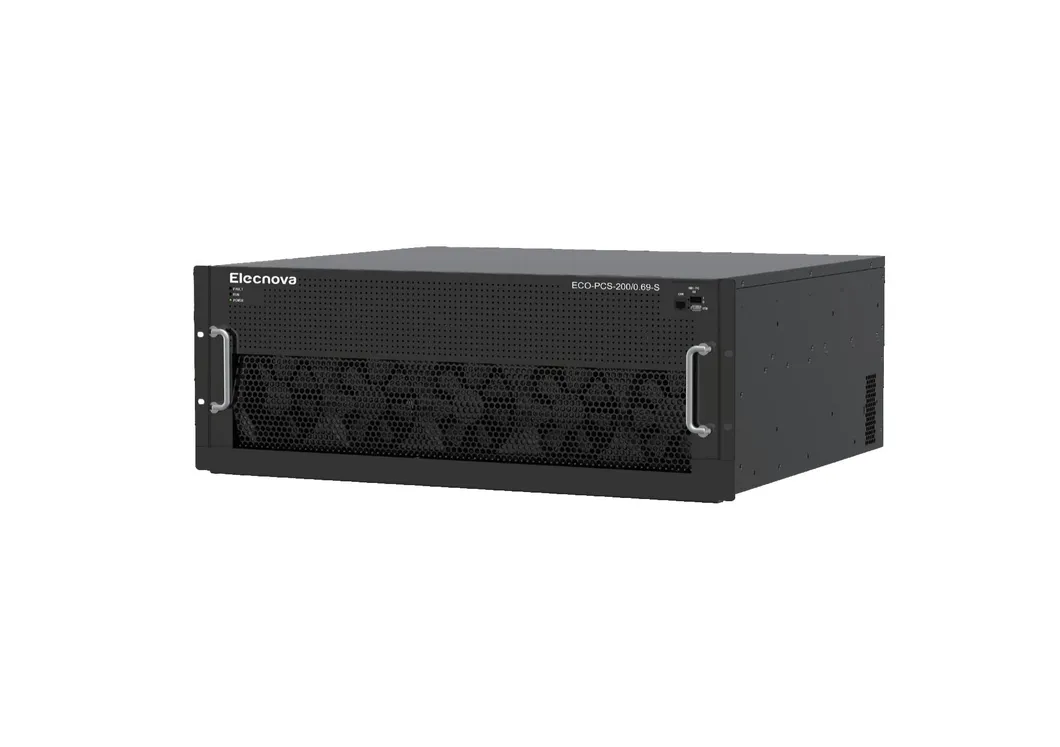

O PCS é um inversor modular especificamente concebido para sistemas de armazenamento de energia em pequena escala. Ele consegue conversão de energia bidirecional no ESS e pode atender aos requisitos de vários cenários, como ESS C&I, armazenamento de energia da subestação, e microrede PV-plus com ESS.
O BMS suporta duas arquiteturas: de três níveis (BMU, BCU e BAU) e de dois níveis (BMU e BCU). BMU, BCU e BAU monitoram respectivamente outros níveis de PACK, de cluster e de array, protegendo contra sobrecarga, descarga excessiva, sobrecorrente, sobreaquecimento e curto-circuito para os grupos de baterias. É fornecida monitorização em tempo real do estado de segurança da bateria, diagnóstico de avarias e avisos.

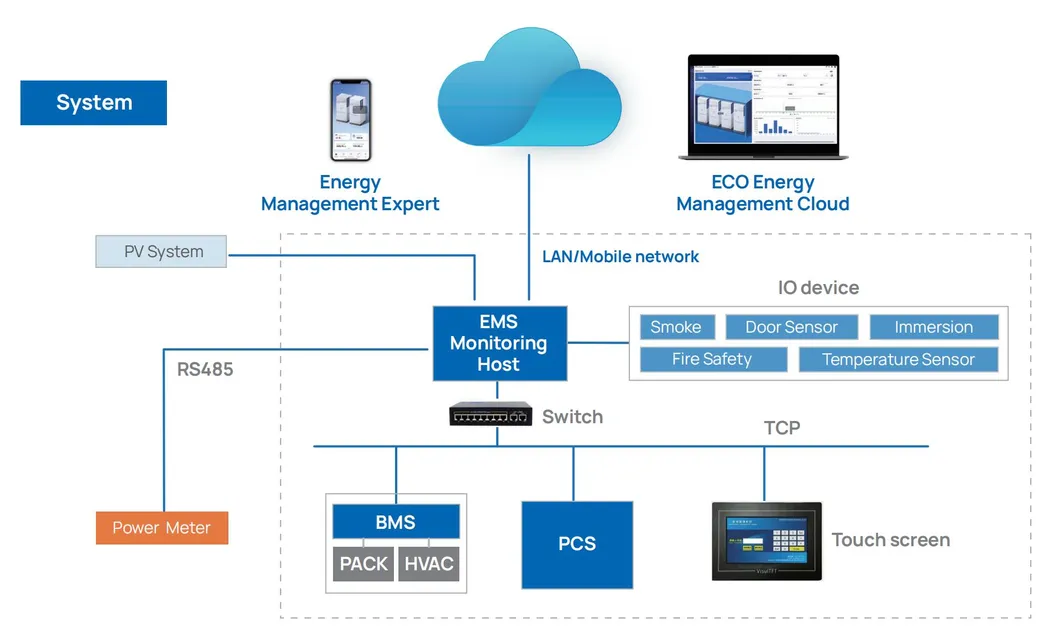

Os produtos da série ECO-EMS adotam um design de arquitetura integrado. O sistema é adequado para ESS, microgrelha, PV-plus ESS do lado do usuário e muito mais. Garante que o sistema funciona sempre de forma ideal, maximizando os benefícios gerais e reduzindo o ROI.
| Especificações do Sistema | |
|---|---|
| Lado DC | |
| Tipo de célula | LFP280Ah |
| EMBALAGEM | 46,592kWh / 1P52S |
| Sistema de Bateria | 233,96 kWh / 1P260S |
| Gama de tensão | 728 ~ 936 Vcc |
| Classificação de entrada de EMBALAGENS | IP65 |
| Lado do AC | |
| Potência nominal | 100 kW |
| Máx. Potência | 110 kW |
| THDI | < 3% |
| Relação DC | < 0.5% IP |
| Tensão nominal | 400 V CA / P E MAIS DE 3 NM |
| Frequência nominal | 50/60 Hz |
| Geral | |
| Eficiência do sistema | ≥ 90% |
| Taxa de carga/descarga | 0,5P |
| DoD | 95% |
| Precisão do SOC | < 3% |
| Vida útil do ciclo | ≥ 8.000 vezes |
| Tempo de comutação | < 100 ms |
| Conectividade | Ethernet/RS485 |
| Classificação de entrada | IP55 |
| Arrefecimento | Arrefecimento com líquido ativo |
| Temperatura de funcionamento | -25ºC ~ 55ºC |
| Humidade | 0-95% HR, sem condensação |
| Ruído | ≤ 75 dB |
| Altitude | ≤ 2000 m (redução acima de 2000 m) |
| Segurança contra incêndios | NOVEC1230 / aerossol |
| Dimensões (L * P * A) | 1.050 * 1.350 * 2.400 (mm) |
| Peso | 2.500 kg |
Apenas 1.4m² de dimensões, transporte fácil e instalação rápida no local.
233kWh de energia em um gabinete completo para garantir alta densidade e resistência a longo prazo.
Design ideal de condutas in-PACK, arrefecimento de elevada eficiência com baixo consumo de energia.
Mais de 8.000 ciclos de vida útil, proporcionando excelente desempenho geral do sistema de bateria.
Design modular que permite uma expansão paralela altamente simplificada.
Aviso de incêndio e proteção diretamente nas EMBALAGENS com NOVEC1230/aerossol para evitar a difusão térmica.

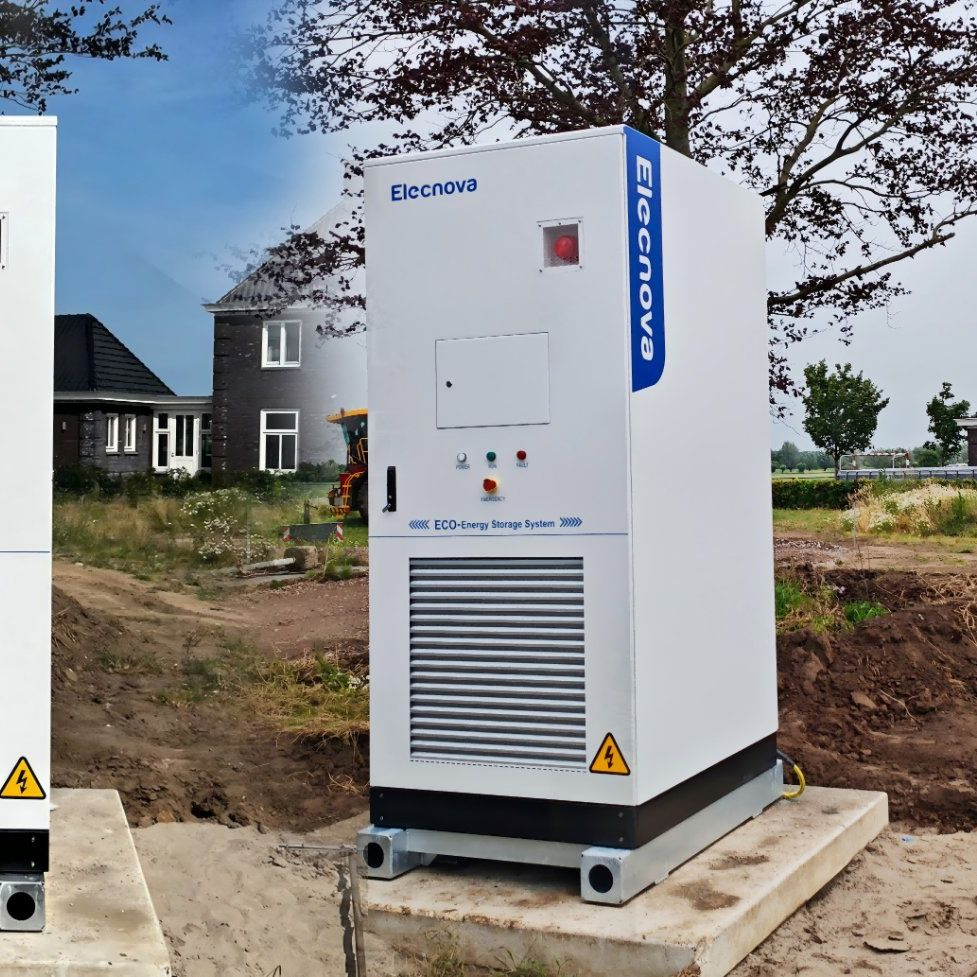

As soluções de sistemas de armazenamento de energia (ESS) podem ser amplamente utilizadas nos seguintes cenários: Parques Industriais, fábricas, Microredes, estações de carregamento de veículos elétricos (EV), complexos comerciais, data centers, etc.

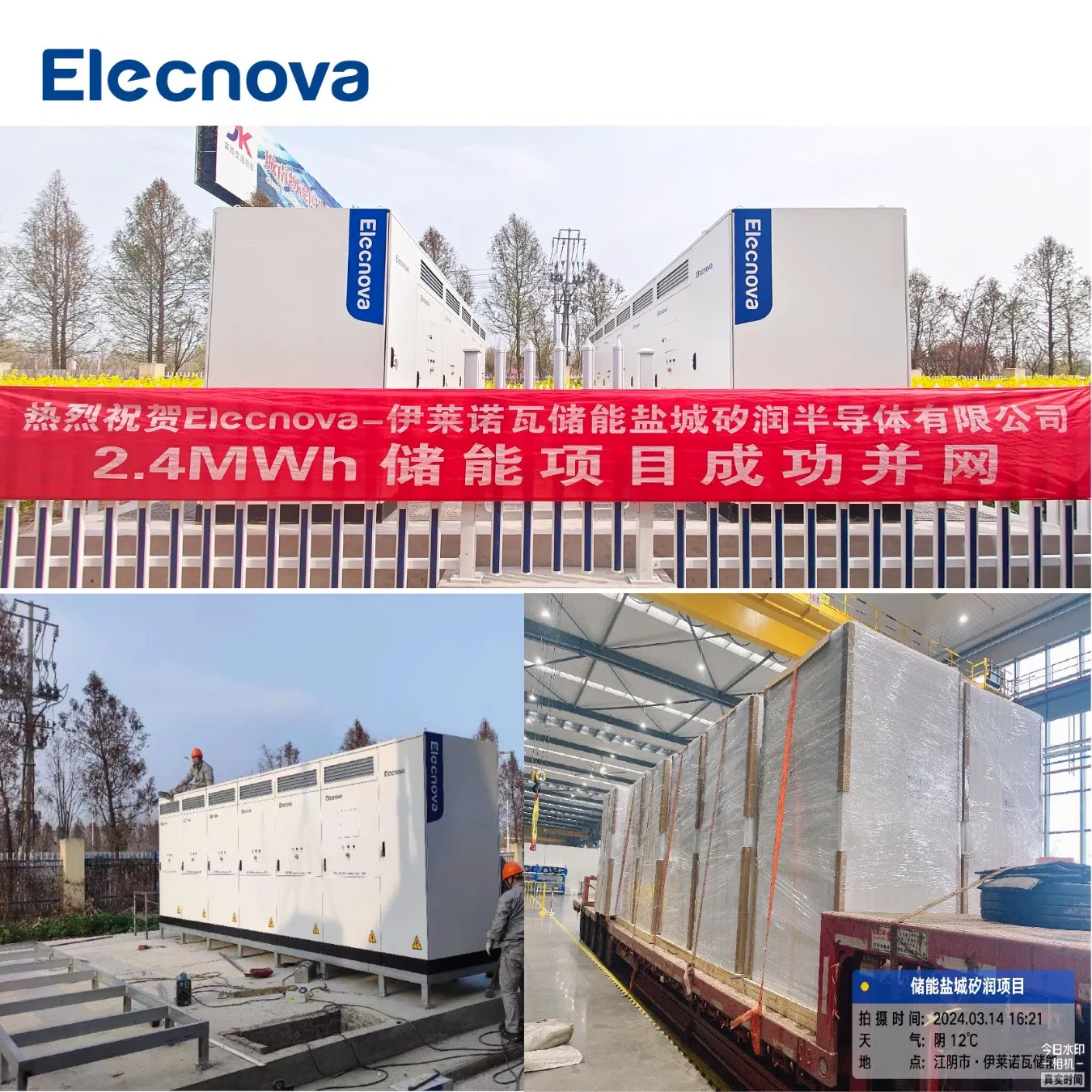

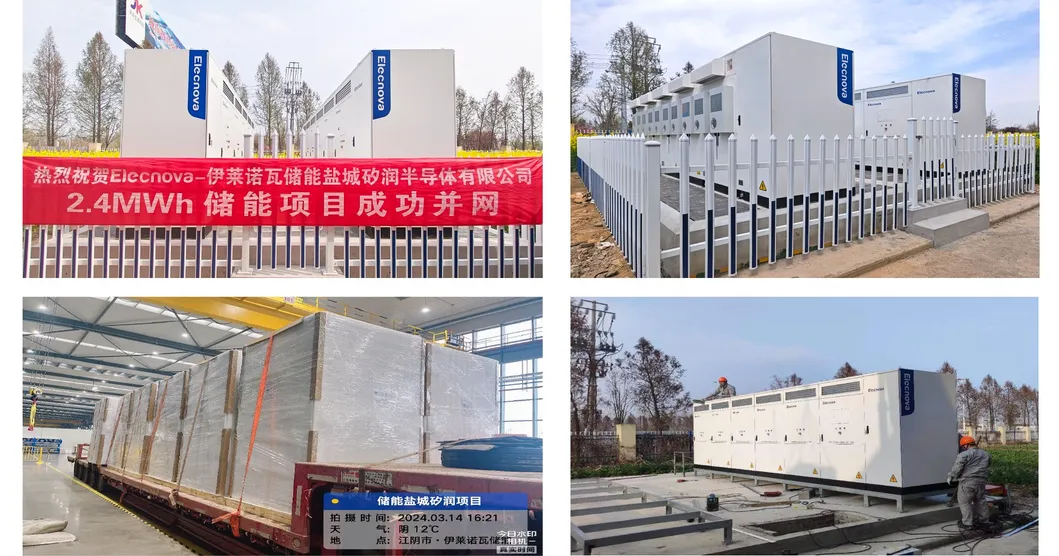

O projeto de armazenamento de energia elétrica de 2.4MWh foi conectado com êxito à rede! O projeto adota tecnologia e equipamentos avançados de armazenamento de energia, garantindo alta eficiência, estabilidade e segurança.
