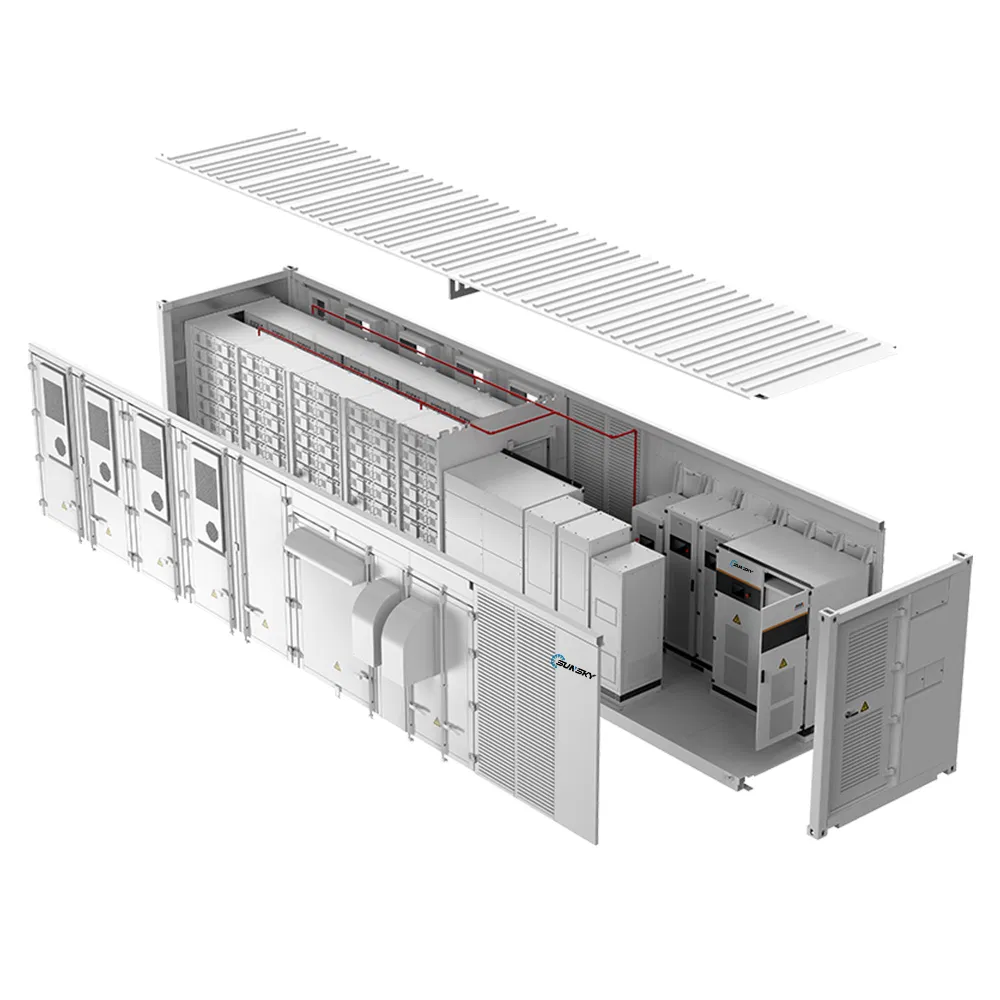

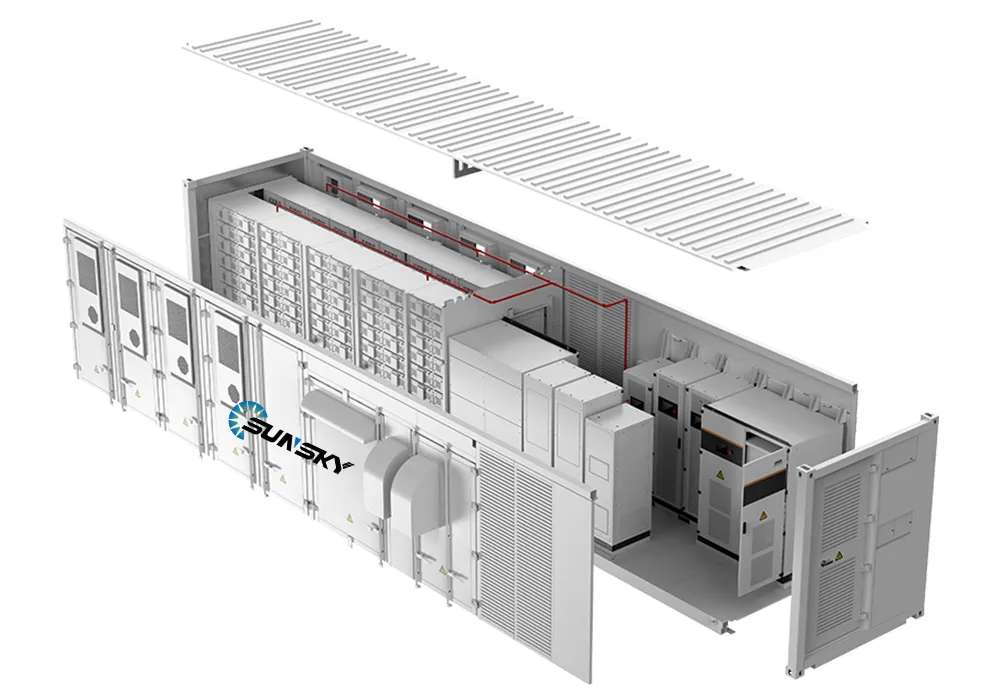

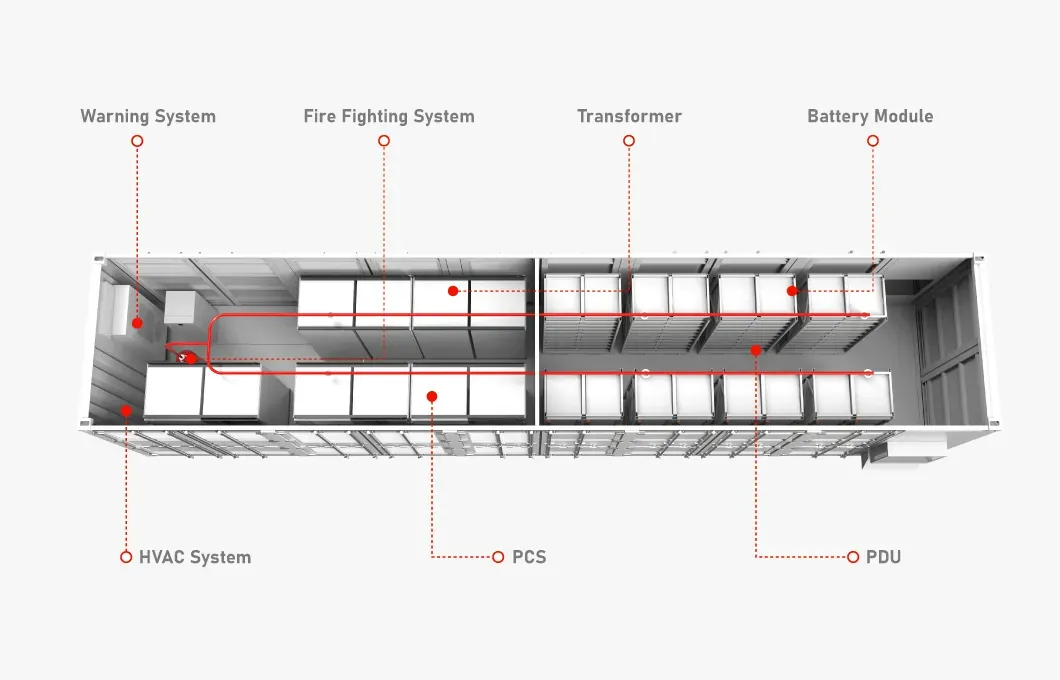

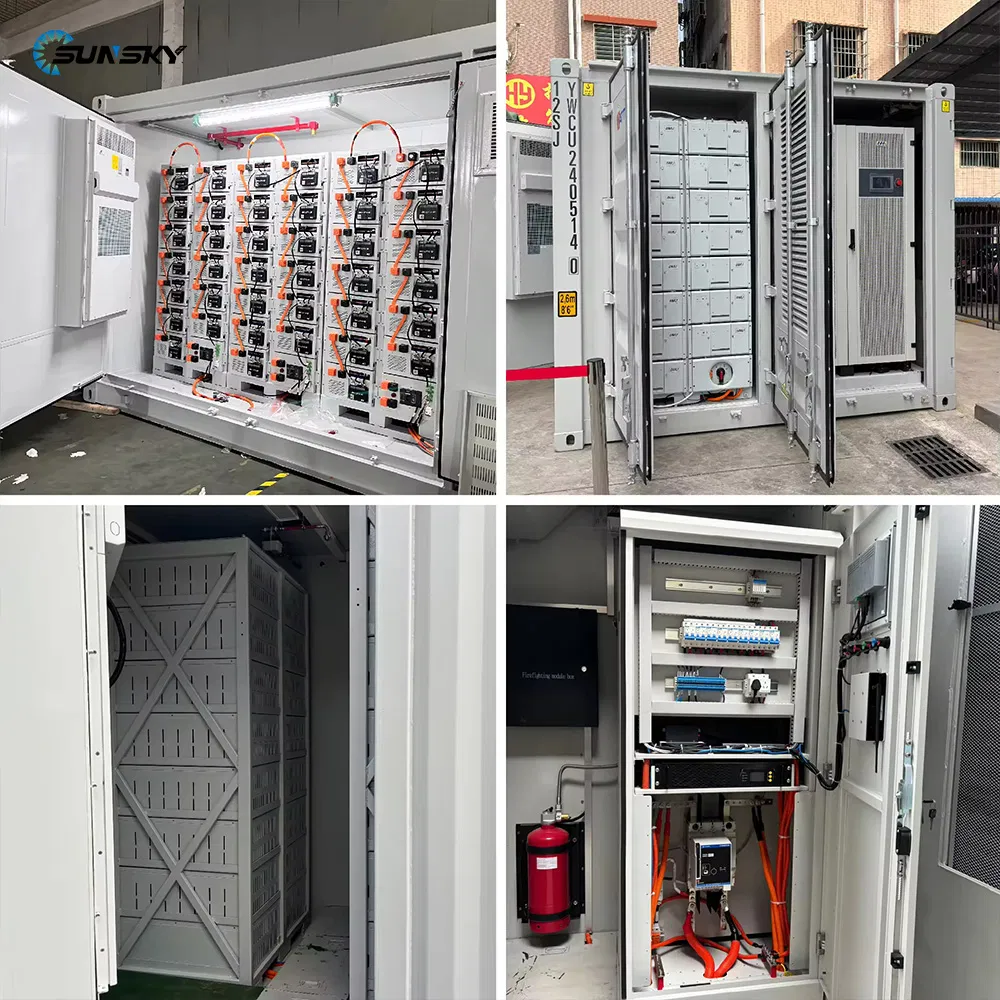

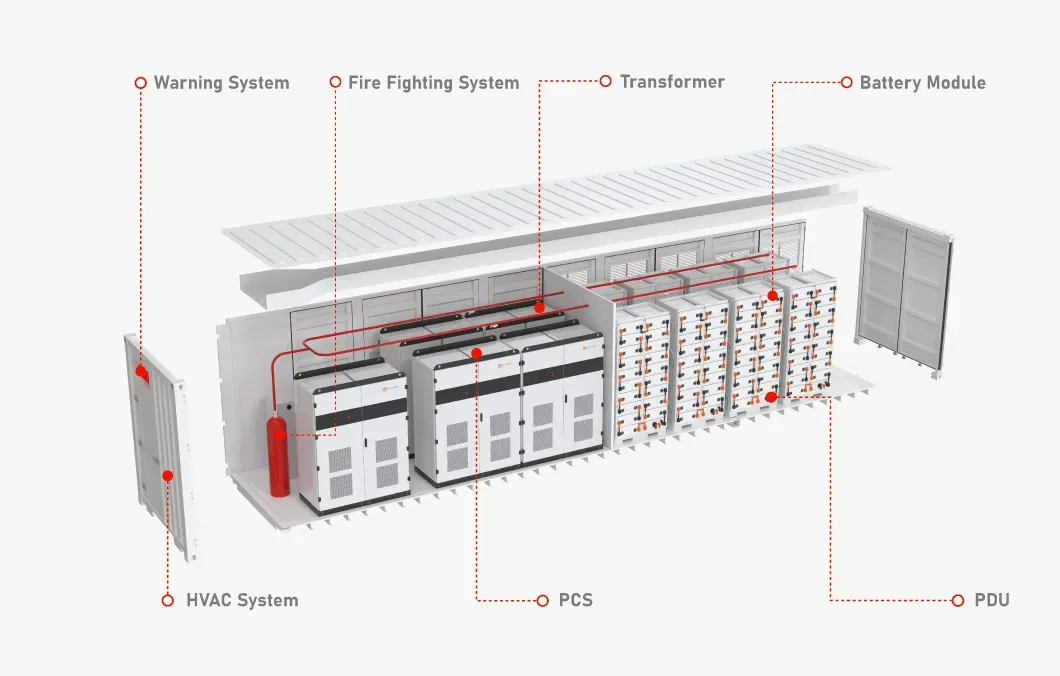

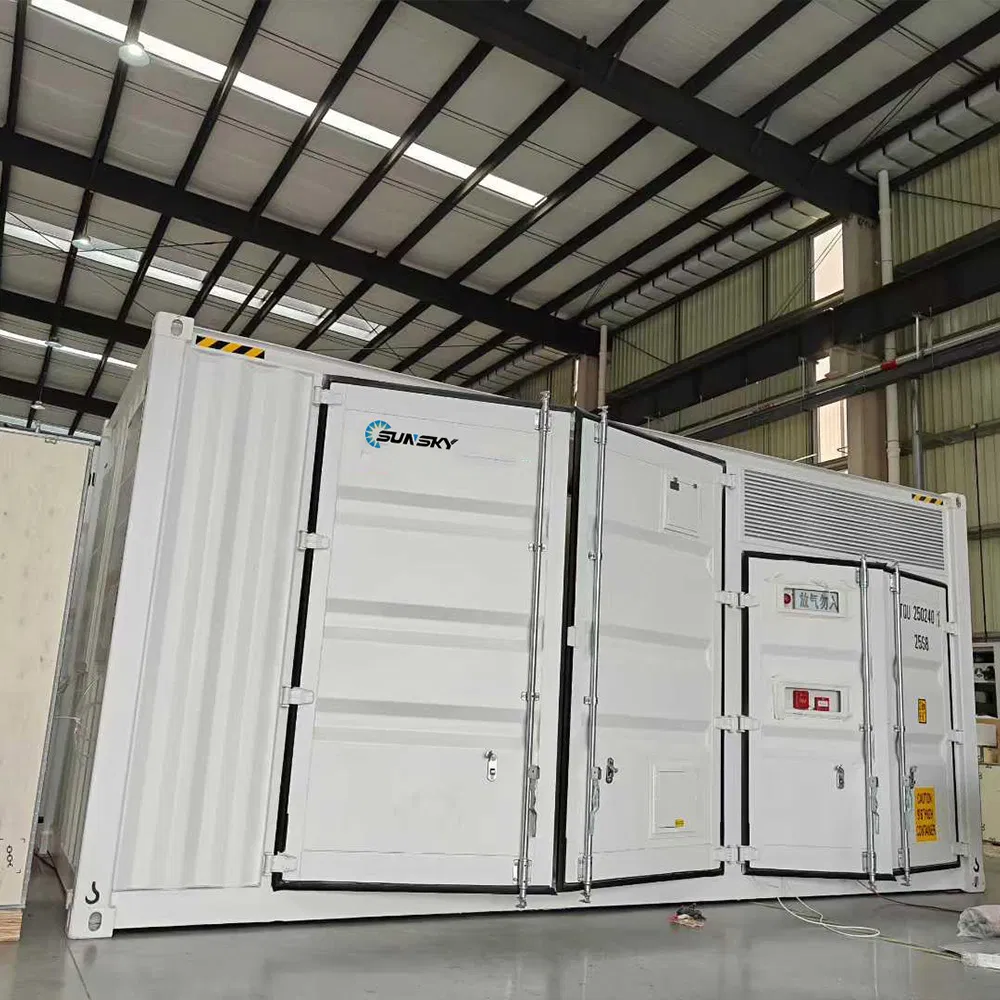

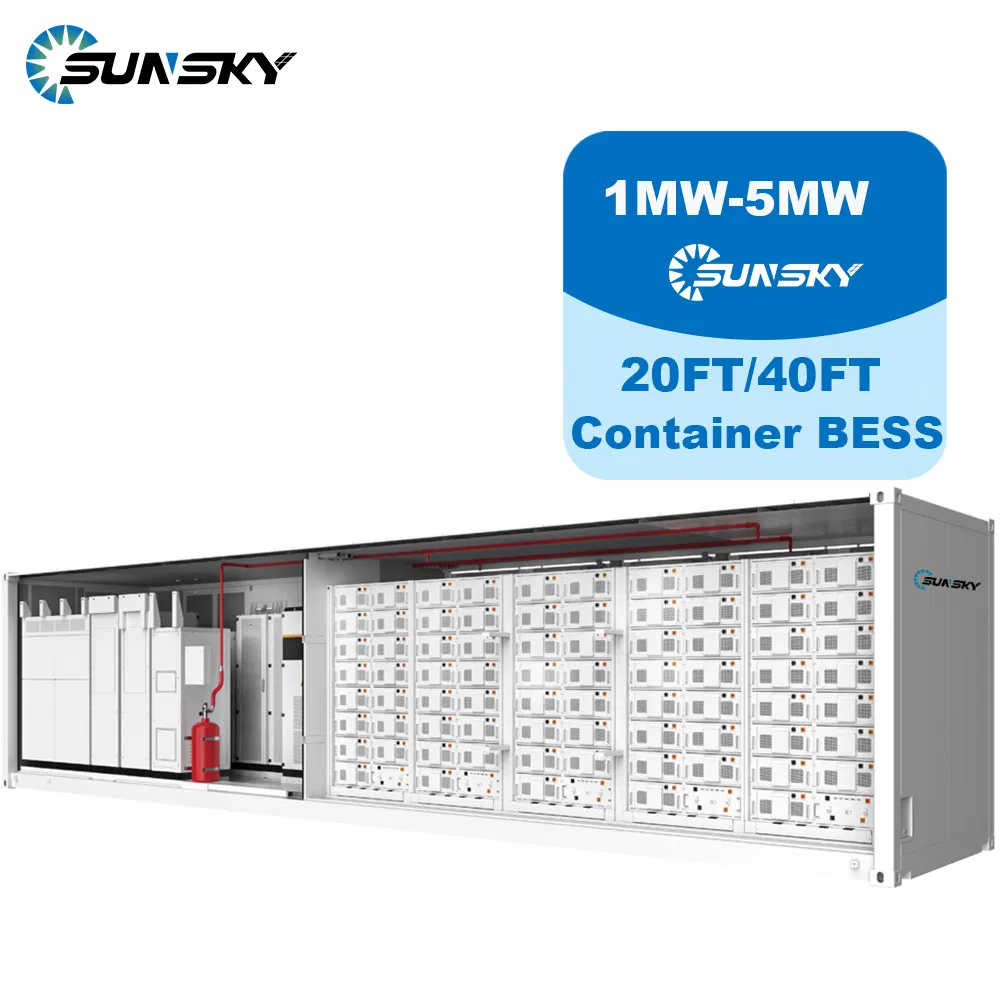

O contentor ESS refrigerado a líquido de 20 pés e 40 HQ integra o SISTEMA PACK, EMS, BMS, HVAC e de segurança contra incêndio num único armário. Em comparação com o arrefecimento a ar, o arrefecimento líquido permite ao produto ESS uma maior densidade de potência e garante a diferença de temperatura entre as células a 3 ºC, o que prolonga eficazmente a vida útil da bateria e melhora a eficiência energética. O produto de contentor ESS de 20 pés com refrigeração líquida pode ser aplicado no lado da geração de energia, no lado da grelha, bem como em cenários C&I ESS que têm requisitos rigorosos de potência e capacidade.
| Item | Detalhes | Quantidade | Descrição |
|---|---|---|---|
| Painel solar | Painel (W): 620W | 420 | 12 peças/fio, total de 35 cadeias. Capacidade: 252 kW |
| Caixa de combinação PV | Caixa de combinação PV | 5 | 7 entradas 1 saída / Para combinação de várias cadeias de módulos PV |
| Inversor | PBD250 | 1 | Controlador de carga solar de 250 kW |
| PCS250 | 1 | Inversor da bateria de 250 kW | |
| Derivação 250 | 1 | Alternar entre ligar a grelha e desligar a grelha | |
| Enerlog | Enerlog | 1 | Monitor |
| Bateria | CAIXA DE LIGAÇÃO PARA BEBÉ 1500 V - 1500 A | 1 | Para combinação de várias racks de bateria |
| Massa de 51,2V 280AH | 60 | Bateria com módulo BMU 51,2V 280AH capacidade 14,3 kWh | |
| Caixa do controlador de alta tensão 1500 V 300 A | 4 | Caixa do controlador de alta tensão | |
| Contentor de 20 pés | Contentor de 20 pés | 1 | Para instalação externa, IP54, incluindo iluminação, sistema de resistência a incêndios, rack para baterias, ar condicionado |
| Item | Detalhes | Quantidade | Descrição |
|---|---|---|---|
| Painel solar | Painel (W): 620W | 840 | 12 peças/fio, total de 35 cadeias. Capacidade: 252 kW |
| Caixa de combinação PV | Caixa de combinação PV | 10 | 7 entradas 1 saída / Para combinação de várias cadeias de módulos PV |
| Inversor | PBD500 | 1 | Controlador de carga solar de 250 kW |
| PCS500 | 1 | Inversor da bateria de 250 kW | |
| Derivação 500 | 1 | Alternar entre ligar a grelha e desligar a grelha | |
| Enerlog | Enerlog | 1 | Monitor |
| Bateria | CAIXA DE LIGAÇÃO PARA BEBÉ 1500 V - 1500 A | 1 | Para combinação de várias racks de bateria |
| Massa de 51,2V 280AH | 120 | Bateria com módulo BMU 51,2V 280AH capacidade 14,3 kWh | |
| Caixa do controlador de alta tensão 1500 V 300 A | 10 | Caixa do controlador de alta tensão | |
| Contentor de 40 pés | Contentor de 40 pés | 1 | Para instalação externa, IP54, incluindo iluminação, sistema de resistência a incêndios, rack para baterias, ar condicionado |
| Modelo | SUN20FT - 0,5MW / 1MWh | SUN40FT - 1MW / 2MWh |
|---|---|---|
| Dados da Bateria | ||
| Tipo de célula | 3,2V/280Ah/LFP | |
| Marca de célula | HIGEE/EVE/REPT/CORNEX | |
| Ciclo de vida de Célula | > 8.000 ciclos @ 80% DOD, 25 °C | |
| Especificação da célula | 3,2V/280Ah/315Ah/LFP | |
| Energia de cada Cluster | 200,704kWh/22,075KWh | |
| Número de Cluster | 5 | 10 |
| Capacidade total de energia nominal | 1003,52 kWh | 2007.04kWh |
| Gama de tensão da bateria | 716,8 V | |
| Tensão nominal | 627,2 V | |
| Gama de Voltagem | 627,2 V ~ 795,2 V | |
| Interface de comunicação do BMS | Ethernet, CAN, RS485 | |
| Protocolo de comunicação BMS | Modbus RTU, Modbus TCP | |
| Dados AC | ||
| Potência nominal CA | 1 * 500 kW | 2 * 500 kW |
| Máx. Energia PV | 1 * 600 kW | 2 * 600 kW |
| Tensão CA nominal | 380 V/400 V/220 V/480 V | |
| AC PF | 1 avanço ~ 1 atraso | |
| Saída THDi | ≤ 3% | |
| Frequência nominal da grelha | 50 / 60 Hz | |
| Método de isolamento | Transformador de linha trifásica 4 | |
| Dados Gerais | ||
| Dimensões sem folgas (C * L * A) | 6058 * 2591 * 2438 mm | 12116 * 2438 * 2896 mm |
| Peso de todo o sistema | 15230 KGS | 30460 KGS |
| Grau de protecção | IP54 | |
| Intervalo de temperatura de funcionamento | - 20 ~ 65 ° C | |
| Humidade relativa | 0 ~ 95% (sem condensação) | |
| Altitude de trabalho máxima | 6000 m (redução superior a 3000 m) | |
| Conceito de arrefecimento da escotilha DC | HVAC | |
| Conceito de arrefecimento da escotilha PCS | Arrefecimento por ar forçado para o sistema eletrónico de alimentação. Ar condicionado para o sistema da bateria | |
| Sistema de extintor de incêndio | Grupo de garrafas HFC | |
| Interfaces de comunicação | RS485, Ethernet, GPRS | |
| Protocolos de comunicação | Modbus RTU, Modbus TCP | |
Para reduzir as perdas de produção causadas por falta de energia no verão, foi lançado o ESS de alta densidade de energia de 20 pés e 40 HQ. O lado DC é composto por unidades de energia de bateria de lítio, e o lado AC utiliza PCS da série MEGA. Através da estratégia de operação EMS, interage com a rede de forma amigável e fornece suporte de energia aos clientes durante o período de energia limitada.
* Eficiência elevada até 22.84%
* Em conformidade com a norma europeia IEC61215 e IEC61730
* SMBB mais tecnologia de meia célula, reduz a perda de corrente interna, melhora a eficiência do módulo, minimiza impactos de microcracha e melhora a fiabilidade do módulo.
* Menor coeficiente de temperatura (-0.29%/ºC), menor temperatura de operação, aumenta a geração de energia.
* Taxa de Bifaciality até 80-85%, até 30% de ganho de poder do lado traseiro.
* 25 ou 30 anos de garantia opcional.

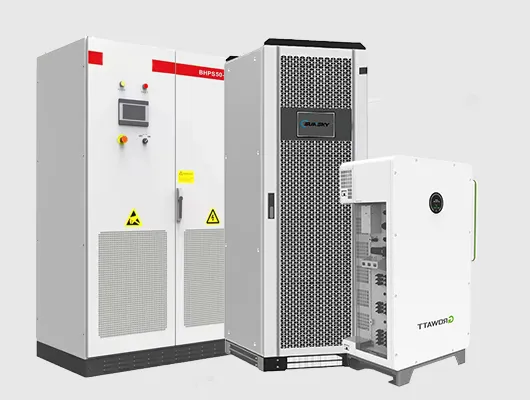

* Controlo IC inteligente
* Função de proteção múltipla
* Onda sinusoidal pura
* Alarme de aviso sonoro para lembrar
* Função de instrução de trabalho
* PCB de lado duplo / dispositivo de importação zero
* Casca de liga de Alumínio
* Garantia: 10 anos

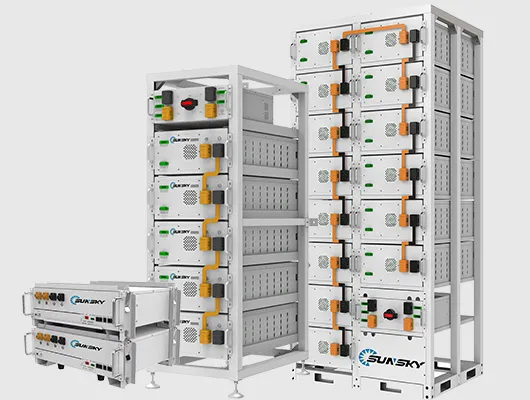

O módulo de bateria padrão de armazenamento de energia é composto por 16 unidades de 3,2V de célula única, cada unidade de energia da bateria é de 14,336kWh, a tensão nominal é de 51,2V, totalmente 2MWh, 1600kWh @ 80% DOD. A energia da bateria geralmente é personalizada de acordo com cada cliente, desde kWh ~ MWh ~ GWh.

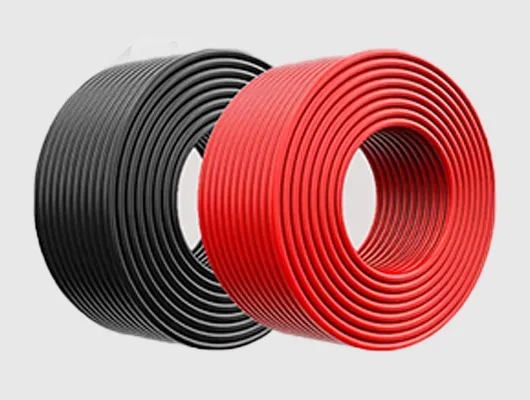

* Secção transversal: 4 mm2; 6 mm2; 10 mm2 Opcional
* Tensão nominal: 600vDC/1000VCC (TUV)
* Corrente nominal: 55A, 70A
* Cores: Preto para STD, Vermelho Opcional.
* Garantia: 30 anos

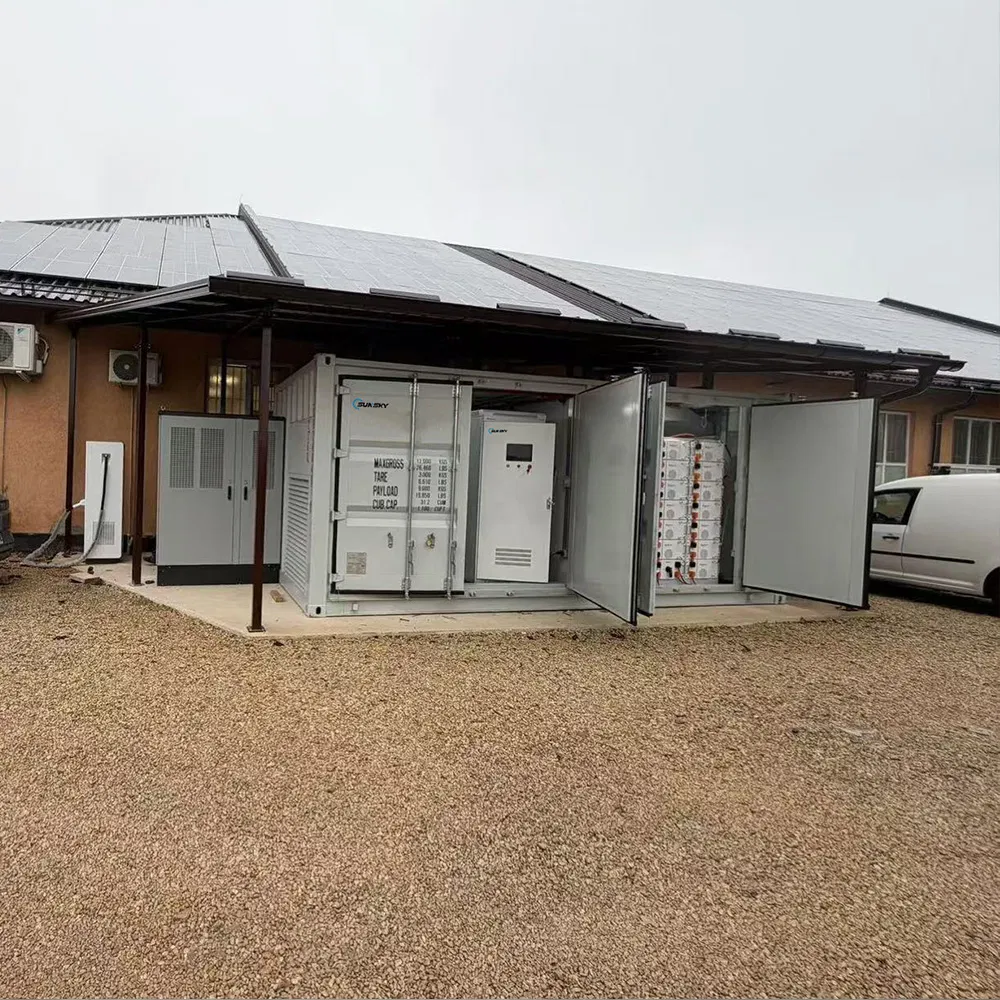

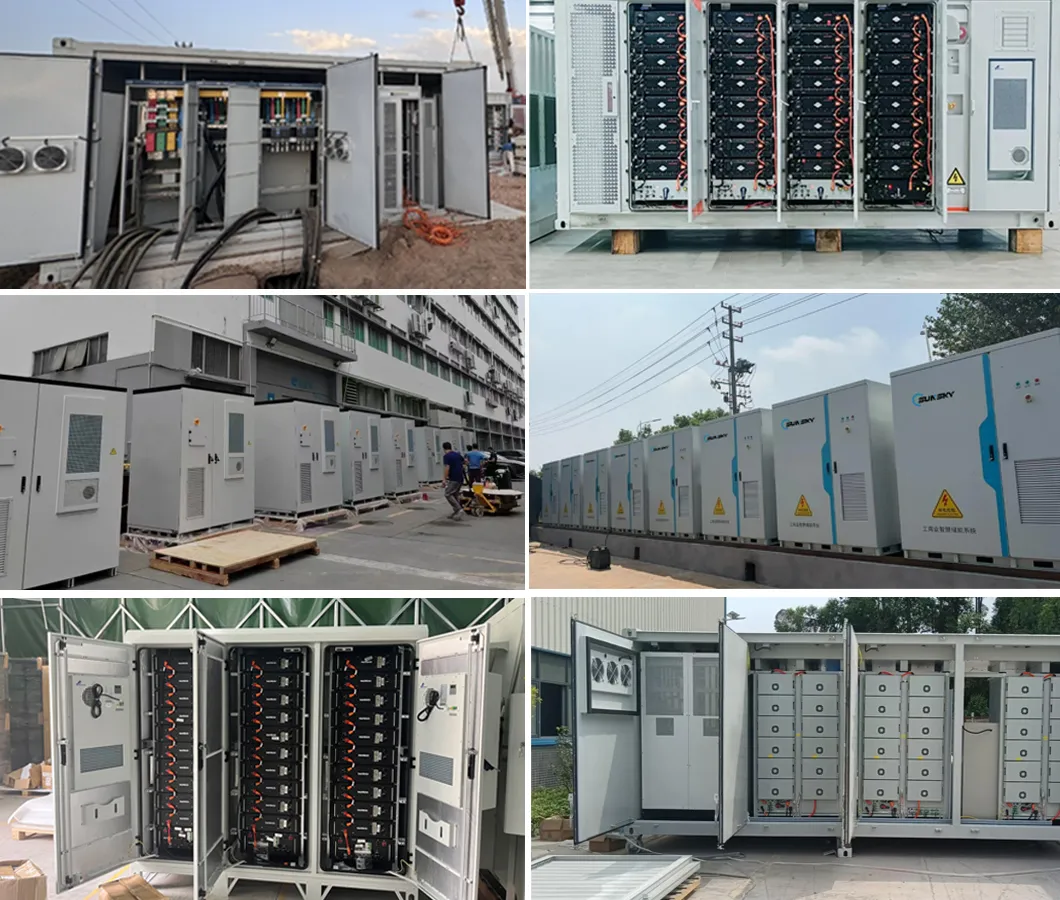

O nosso sistema de armazenamento de energia em contentores (BESS) é a solução perfeita para projectos de armazenamento de energia em grande escala. Os recipientes de armazenamento de energia podem ser utilizados na integração de várias tecnologias de armazenamento e para diferentes fins.

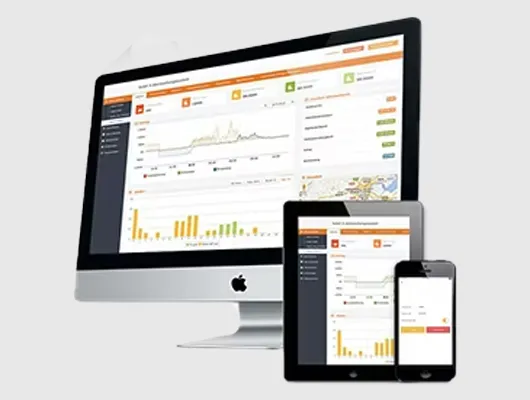

* A Estação Aberta suporta registro e instalação em um clique
* Suporte para despacho e navegação rápidos
* Operação segura, logs rastreáveis, etc.
* Suporte ao armazenamento de dados completo do ciclo de vida para garantir a segurança e confiabilidade das informações.

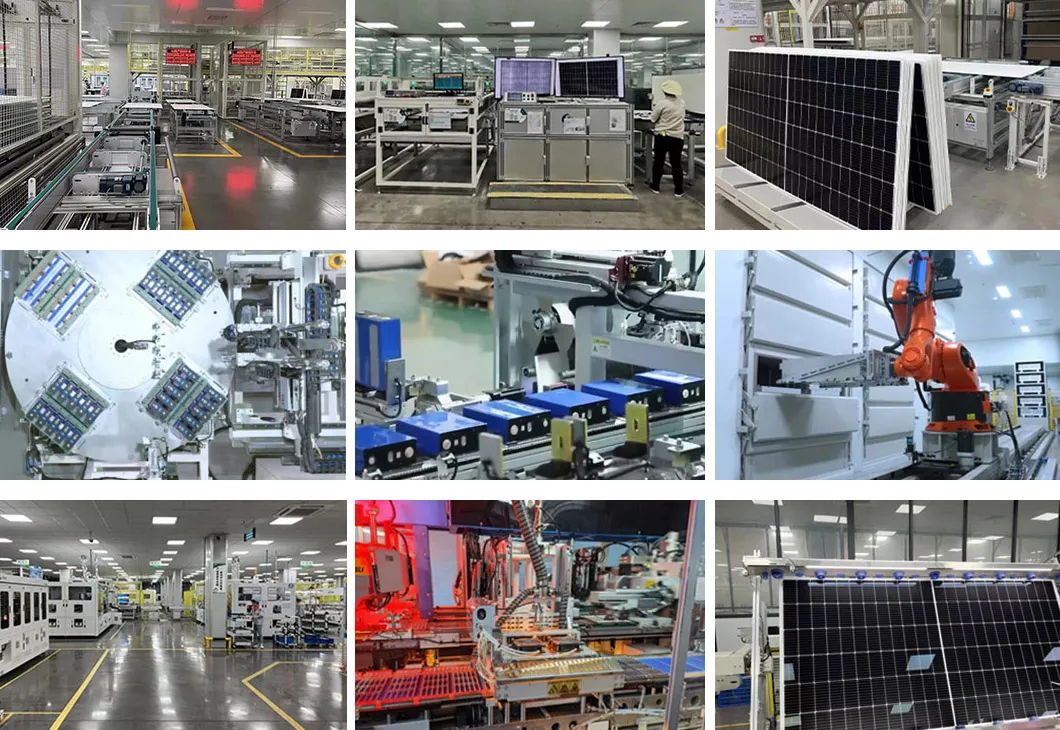

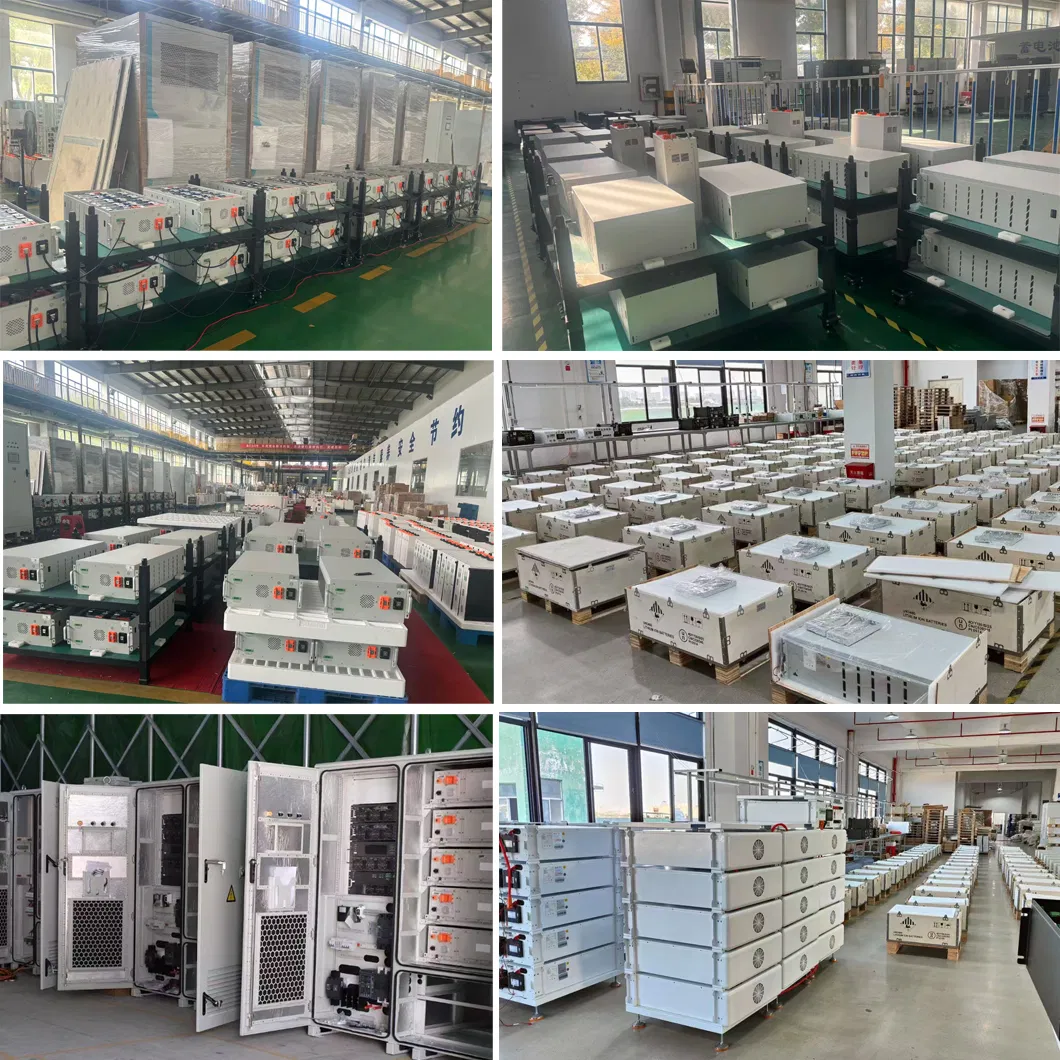

Nossa marca foi fundada em 2017, com foco na produção, P&D e design de painéis solares, inversores, baterias e sistemas completos de armazenamento de energia (C&I ESS, BESS, sistema solar doméstico).
