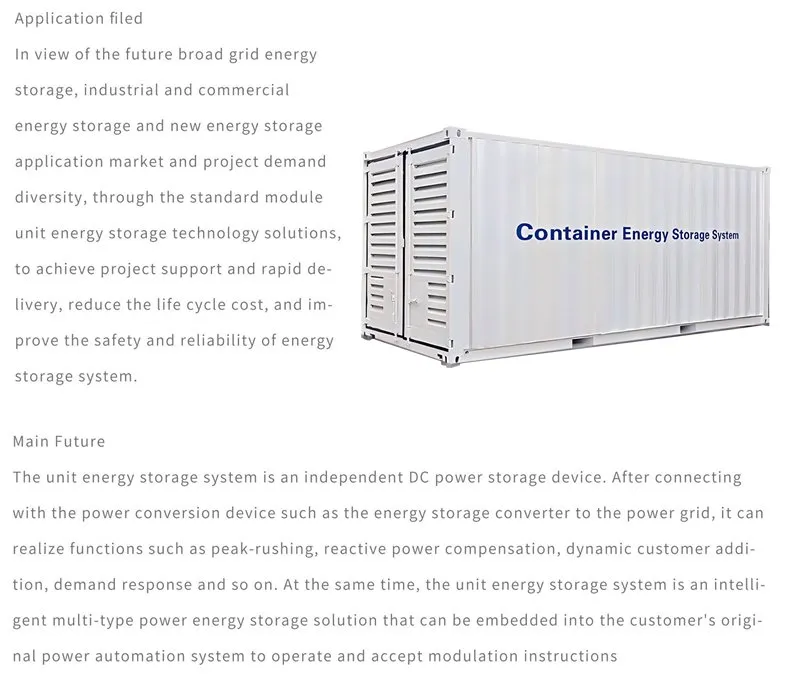

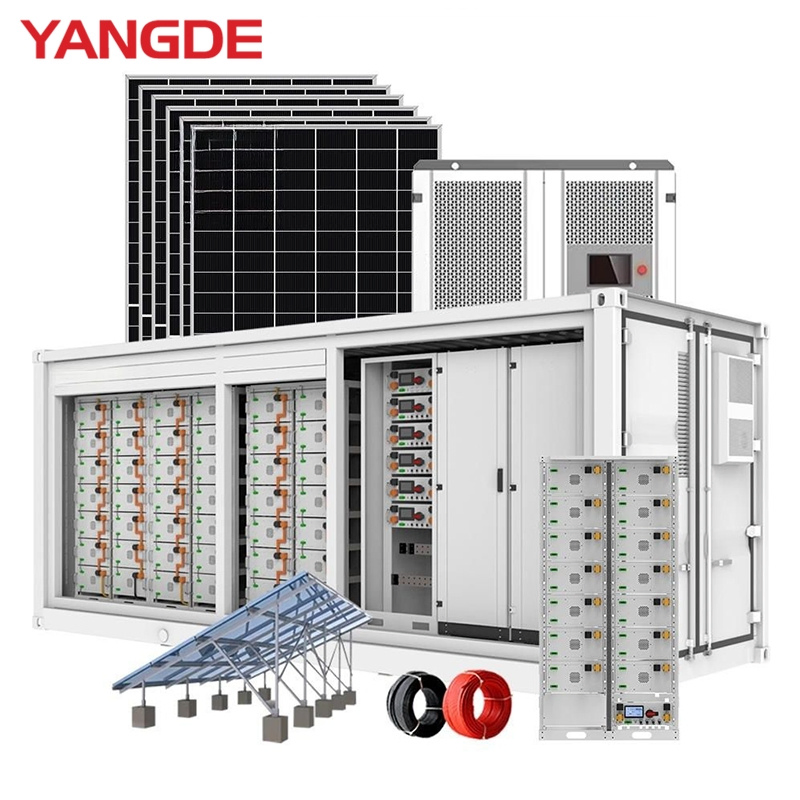

Lista de Configuração de Armazenamento de Energia em Contentores de 1 MWh
No
Nome do Produto
Modelo do Produto
Unidade
Quantidade
Observação
1
Sistema da Bateria
1 WH
—
—
—
1.1
Módulo da bateria
1 P 16 S
pc
70
BMU: Escolha da parte B. Linha de recolha: Escolha da parte B.
1.2
Depósito de alta pressão
Padrão
pc
5
BCU: Escolha da parte B. Cablagem do controlo principal: Escolha da parte B.
1.3
Suporte de bateria
2 colunas 8 camadas
pc
5
Escolha da parte B.
1.4
Controlar a cabina de confluência
800 * 600 * 1800
definir
1
BAU e Monitor/UPS/DC disjuntor/fonte de alimentação de comutação
1.5
Cabo primário
Personalizado
lote
1
—
1.6
Cabo secundário
Personalizado
lote
1
—
2
Acessório Eléctrico
—
—
—
—
2.1
PCS
500 KW
definir
1
Opcional / Personalizado / Fornecido pelo cliente
3
Sistema de Combate a Incêndios
Heptafluoropropano / Perfluorhexona
definir
1
—

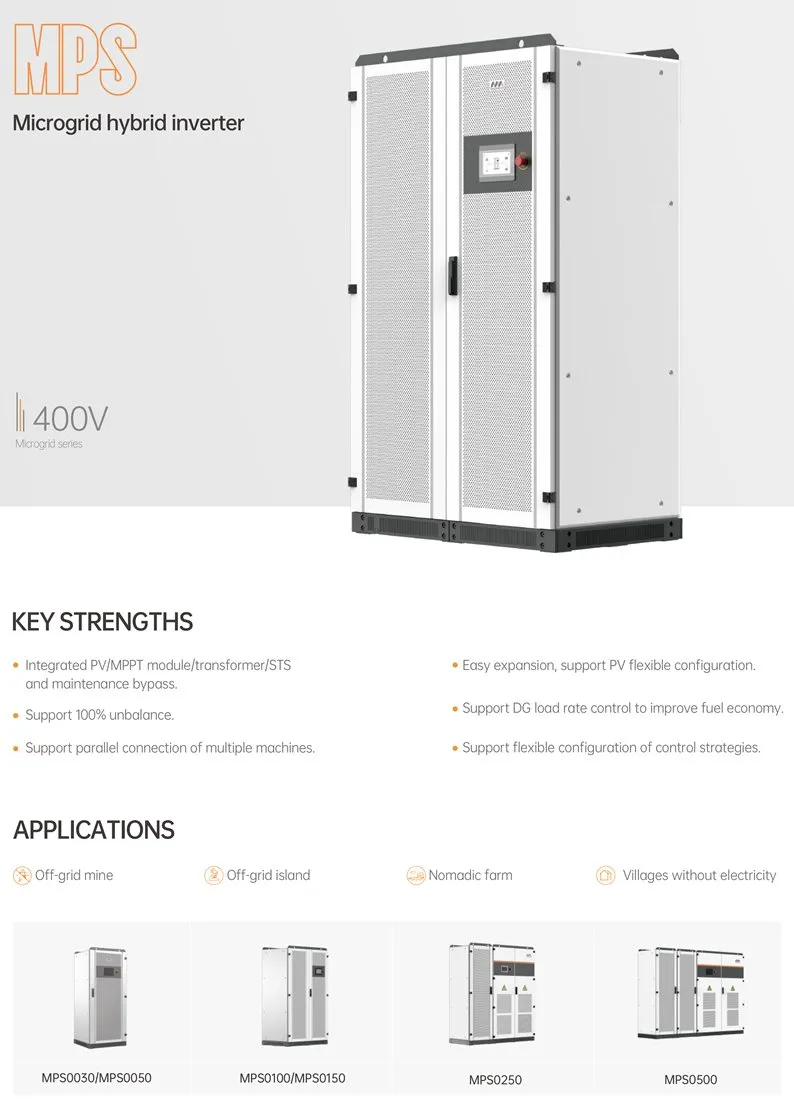

Parâmetro
MPS0030
MPS0050
MPS0100
MPS0150
MPS0250
MPS0500
AC (na grelha)
Potência de saída máx. (KVA)
33
55
110
165
275
550
Potência de saída da taxa (kW)
30
50
100
150
250
500
Tensão nominal (V)
400
Gama de tensão (V)
320~460
Corrente nominal (A)
43
72
144
216
361
722
Frequência nominal (Hz)
50/60
Gama de frequência (Hz)
45 ~ 55/55~65
THDI
< 3%
Factor de potência
1 atraso - 1 líder (configurável)
Tipo de grelha
3/N/PE
AC (fora da grelha)
Potência de saída máx. (KVA)
33
55
110
165
275
550
Potência nominal (kW)
30
50
100
150
250
500
Tensão nominal (V)
400
Corrente nominal (A)
43
72
144
216
361
722
THDu
≤ 1% linear; ou < 5% não linear
Frequência nominal (Hz)
50/60
Capacidade de sobrecarga
110% longo prazo, 120% 1min
Entrada PV
Máx. Tensão de entrada PV (V)
1,000
Máx. Potência PV (kW)
36/72
60/120
120/180/240
120/180/240
300/360
600/660/720
Quantidade do módulo MPPT
1/2
1/2
2/3/4
2/3/4
5/6
10/11/12
Gama de tensão MPPT (V)
250-850
Bateria
Gama de tensão da bateria (V)
250~850
320~850
420~850
420~850
420~850
500~850
Potência de carga máx. (KW)
36/72
60/120
120/180/240
120/180/240
300/360
600/660/720
Dados gerais
Dimensões (WDH) (mm)
800 * 800 * 1900
800 * 800 * 1900
1200 * 800 * 2050
1200 * 800 * 2050
(600 * 720 * 2,050) * 1 1,200 * 800 * 2,050
(600 * 720 * 2,050) * 2 1,600 * 1,050 * 2,050
Peso (kg)
620/650
720/750
1,120/1,150/1,180
1,250/1,280/1,310
1,980/2,010
3,265/3,295/3,325
Temperatura de funcionamento (ºC)
-30 ~ 55
Humidade relativa
0 ~ 95% sem condensação
Proteção contra entrada de ar
IP20
Emissão de ruído (dB)
< 70
Altitude de funcionamento
< 5.000 m (> 3,000 Derating)
Arrefecimento
Arrefecimento por ar
Visor e comunicação
Visor
Ecrã LCD sensível ao toque
Comunicação BMS
RS485, CAN
Comunicação EMS
RS485, TCP/IP
Certificados
EN 62477-1, EN 61000-6-2/-6-4, IEC61727, IEC62116, IEC61683, NRS 097-2-1:2017, ASGC, AS/NZS 4417.1, CEI 0-21, CEI 0-16, G99 EN 50549-1, VDE 4105
Porquê nós
Fornecimento integrado no local
Fornecemos soluções completas para centrais eléctricas PV e sistemas de armazenamento de energia, abrangendo módulos fotovoltaicos, baterias de armazenamento, sistemas de conversão de energia (PCS), sistemas de gestão de baterias (BMS), sistemas de gestão de energia (EMS) e todos os equipamentos eléctricos relacionados. Projetamos e fornecemos virtualmente todos os componentes principais nós mesmos.
Integrador de sistemas e fabricante original
Não somos apenas um integrador de sistemas profissional para soluções de PV e armazenamento - fundamentalmente, fabricamos também a maioria dos componentes principais internamente. Isto significa que os nossos clientes desfrutam de um serviço único ao nível do sistema e das vantagens em termos de custos e da garantia de qualidade que resulta do trabalho directo com a fábrica original.
Fabrico verticalmente integrado
Desde células da bateria (ou baterias), BMS e PCS até estruturas de montagem e armários de distribuição, insistimos na produção interna de componentes principais. Esta integração vertical permite-nos controlar a consistência e fiabilidade do produto a partir da fonte, ao mesmo tempo que passar optimizações de custos directamente para os nossos clientes.
Mais de uma década de conhecimentos técnicos
Desde 2012, acumulamos uma vasta experiência em electrónica de potência, engenharia de baterias e integração de sistemas. Possuímos experiência comprovada e um grande portfólio de projetos reais em áreas centrais, como gerenciamento térmico de baterias, estratégias de proteção do sistema e algoritmos de programação de energia.
Equipa de I&D profissional
A nossa equipa de I&D, composta por mais de 60 engenheiros, colabora estreitamente com institutos de investigação de renome e parceiros industriais líderes, avançando continuamente tecnologias-chave em sistemas de armazenamento de energia, inversores PV e controlo inteligente. Temos mais de 20 patentes nacionais e operamos sob a nossa própria marca.

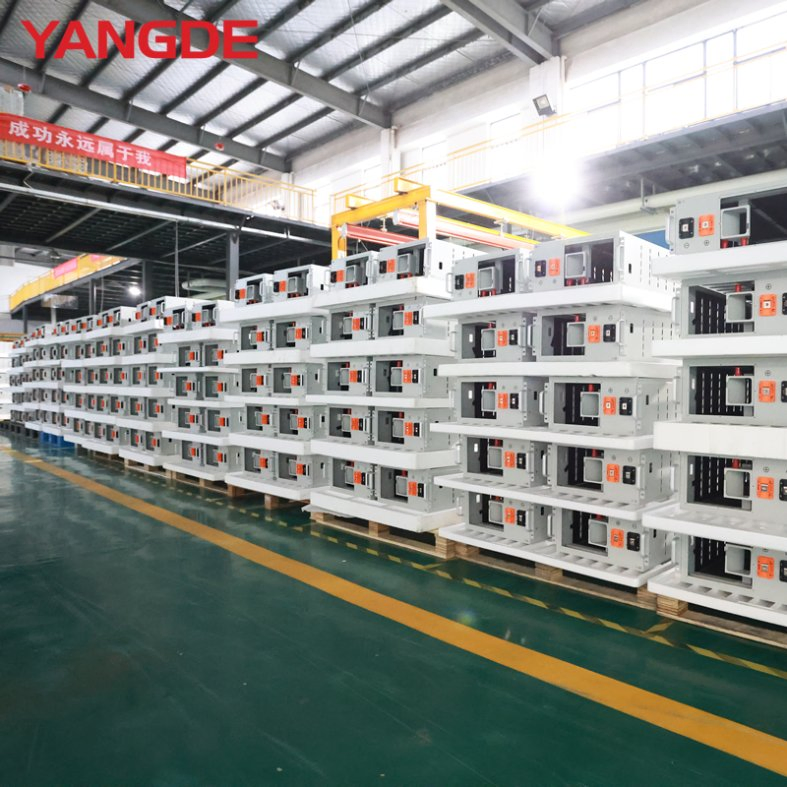

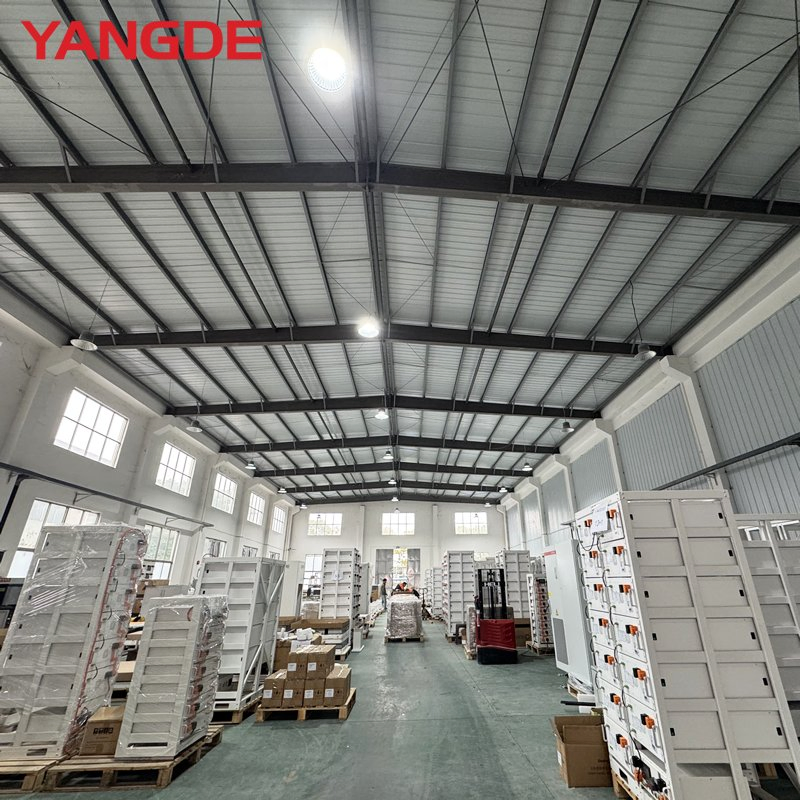

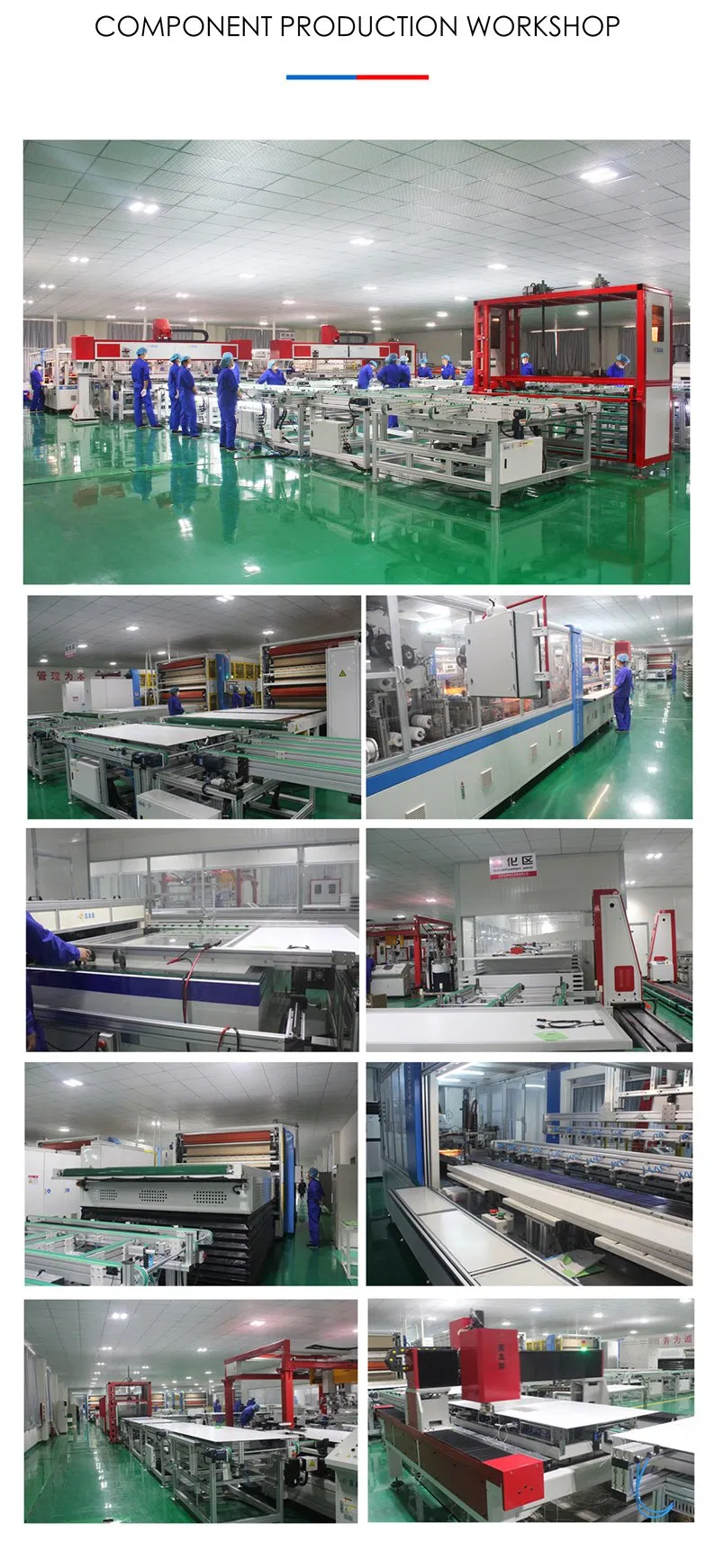

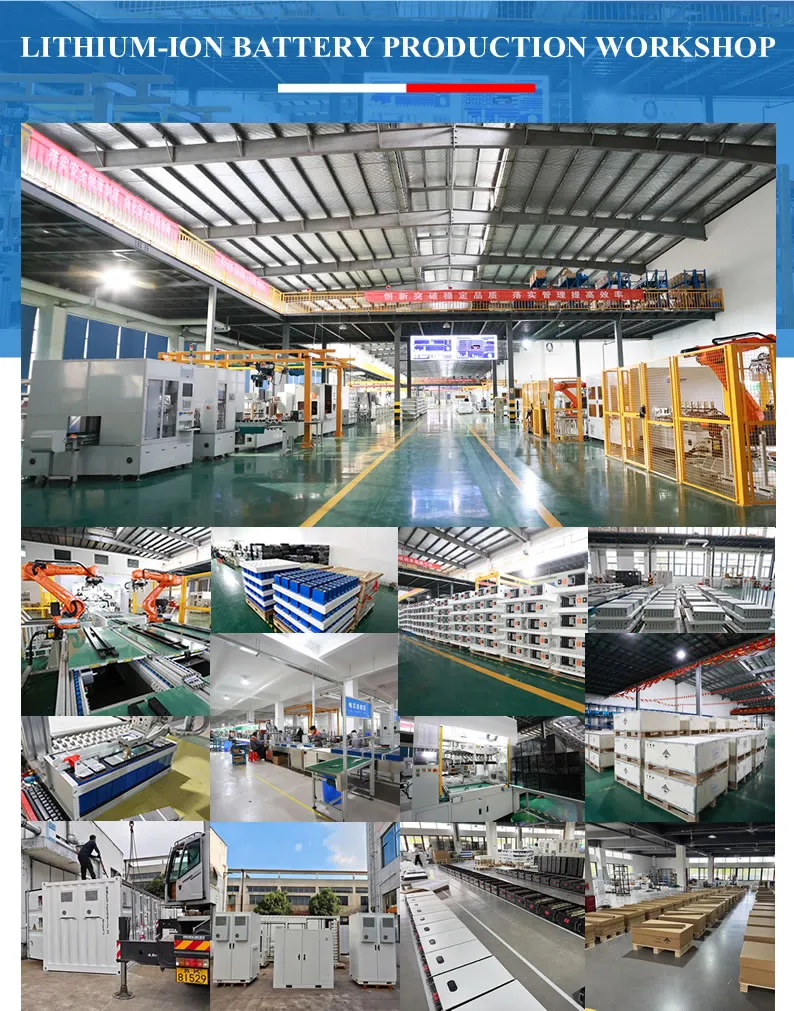

Fábrica de grandes dimensões
A nossa instalação de 6,000 m² está equipada com uma equipa de 400 pessoas. Estamos equipados com linhas de montagem de baterias, bancadas de teste PCS, sistemas de teste de envelhecimento, aparelhos de teste de carga/descarga, aparelhos de teste de tensão resistentes a isolamento e muito mais. Desde a separação de células até a montagem final do sistema, cada passo é testado internamente.
Custo transparente
Ao fabricar componentes essenciais internamente e otimizar os custos gerais através da integração ao nível do sistema e da escala, oferecemos preços competitivos sem comprometer a qualidade. Como fabricante original, vendemos diretamente a clientes sem marcações de intermediários.
Soluções de balcão único
Oferecemos uma matriz de produtos completa para armazenamento de energia e PV:
Armazenamento residencial: Sistemas de armazenamento PV tudo-em-um para casas e pequenas aplicações comerciais.
Commercial & Industrial (C&I) armazenamento: Sistemas modulares de armazenamento de energia para fábricas, parques industriais, centros comerciais e outros locais comerciais.
Armazenamento à escala das instalações: Sistemas de armazenamento de energia em contentores para projectos comerciais de redes, lado da geração e em grande escala.
Nossos Serviços
Garantia Clara
Garantimos que os nossos módulos PV, baterias de armazenamento e sistemas de armazenamento de energia estarão livres de defeitos de materiais e de fabricação por um período de dois (2) anos a partir da data de compra. Nós fornecemos reparo claro ou políticas de substituição. Para baterias de armazenamento, também podemos oferecer termos de garantia adicionais com base na vida útil do ciclo.
Design e Integração de Sistemas
Com base na demanda real de eletricidade de cada cliente, nas condições de irradiação solar e no cenário de aplicação (residencial/C&I/escala de utilidades), fornecemos designs personalizados de sistemas de armazenamento PV. Desde o planeamento de capacidade, selecção de equipamento, até à integração do sistema, cada passo é tratado pela nossa equipa de engenharia profissional.
Instalação e Suporte Técnico
Fornecemos instruções de instalação detalhadas, diagramas de fiação elétrica e vídeos de comissionamento. Para projetos de armazenamento comerciais e industriais e à escala de utilitários, nossa equipe técnica pode fornecer orientações sobre instalação no local, comissionamento do sistema e suporte de conexão de rede gratuitamente.
Peças Sobresselentes Incluídas
Com base no valor da transação, fornecemos 0.5% a 1% das peças sobressalentes chave (incluindo módulos de bateria, placas BMS, módulos PCS, unidades de controlo, etc.) gratuitamente. Isto ajuda os clientes a estabelecer um inventário inicial de peças sobressalentes.
Assistência Pós-Venda Vitalícia
Fornecemos serviços de reparação e suporte técnico vitalício para os nossos sistemas de armazenamento PV. Quaisquer questões ou problemas levantados pelos clientes serão respondidos no prazo de 24 horas de trabalho. Além disso, podemos fornecer suporte remoto de monitoramento e manutenção (requer sistema EMS compatível).
Manutenção Recomendada
Mensal: Verifique os dados de funcionamento do sistema através da plataforma de monitorização (tensão da bateria, temperatura e SOC).
Trimestral: Verifique se os terminais de ligação estão soltos, remova o pó e assegure boa ventilação.
Semestralmente: Efectue a manutenção do equilíbrio da bateria (BMS) e verifique o funcionamento dos PCS.
A cada 3 a 5 anos: Avalie a necessidade de módulos de bateria adicionais com base na degradação.
Serviços de Personalização ODM e OEM
Temos capacidades internas completas, desde o empacotamento de células de bateria, desenvolvimento BMS, design de PCS, até a integração total do sistema. Fornecemos serviços ODM e OEM completos para produtos de armazenamento PV, ajudando os clientes a criar produtos verdadeiramente diferenciados e rentáveis.
Perguntas Frequentes (FAQ)
1. Qual é a capacidade real e a configuração do contentor de 1 MWh?

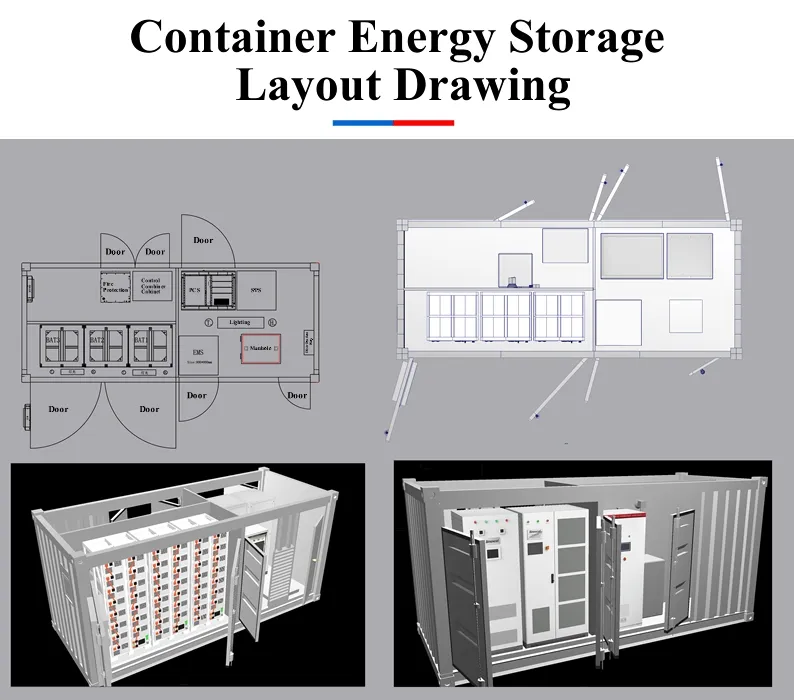

O sistema de armazenamento de energia em contentor de 1 MWh é configurado com módulos de bateria de lítio de alta segurança (configuração 1P16S), depósito de alta pressão padrão, suporte de bateria de 2 colunas e 8 camadas, e uma cabina de confluência de controlo inteligente, integrando também um sistema de conversão de energia (PCS) de 500 kW.
2. Que tipo de sistema de combate a incêndios está incluído no contentor?
Para garantir a máxima segurança operacional, todos os nossos contentores de armazenamento de energia estão equipados com sistemas automáticos avançados de combate a incêndios por Heptafluoropropano ou Perfluorhexona, que atuam rapidamente em caso de qualquer anomalia térmica.
3. O sistema suporta operação conectada à rede (On-Grid) e isolada (Off-Grid)?
Sim. O sistema possui parâmetros específicos para operação On-Grid (na grelha) e Off-Grid (fora da grelha), permitindo trabalhar em paralelo com a rede elétrica convencional ou atuar como fonte de energia independente para indústrias, parques comerciais ou suporte de emergência.
4. Que tipo de manutenção periódica é recomendada para o sistema?
Recomendamos monitorização mensal de parâmetros de SOC e temperatura, limpeza trimestral de pó e verificação de conexões, balanceamento semestral das baterias via BMS, e avaliação técnica geral do estado das células a cada 3 ou 5 anos.
5. Como funciona a garantia do sistema de armazenamento de energia?
Oferecemos uma garantia padrão de dois (2) anos contra defeitos de fabrico e materiais. Para as baterias de armazenamento de energia, também oferecemos opções de garantia estendida com base no ciclo de vida acordado no projeto. Também incluímos 0.5% a 1% de peças sobressalentes chave para facilitar a manutenção imediata.
6. É possível obter soluções personalizadas (OEM/ODM)?
Sim, dispomos de fabrico verticalmente integrado com capacidades internas completas que abrangem desde o design de células e desenvolvimento do BMS ao design do PCS e integração final do sistema. Podemos desenvolver soluções totalmente personalizadas sob medida para as especificações técnicas de cada cliente.
